隨著無線設備的日益普及，設計人員面臨著來自多個源的各種電磁波的挑戰，這些電磁波以相同的頻譜輻射并導致電磁干擾（EMI）。射頻 (RF) 發射器件須有效隔離以限制它們對附近元器件的干擾，避免這些器件的性能下降。隨著現代的電子產品朝著小型化、輕量化和更高速發展，傳統的屏蔽保護方式面臨功能和操作上的重重限制，使得這一需求挑戰更為顯著。

漢高的專用材料設計用于封裝級，具有絕佳的性能和特性，可在有壓力的電子條件和環境中提供可靠的屏蔽和粘合性能。

高密度設計和器件小型化的有效屏蔽

漢高EMI屏蔽材料技術使法拉第籠直接應用于封裝級，減小了整體設計的尺寸和重量，并提供了緊湊有效的屏蔽方法。

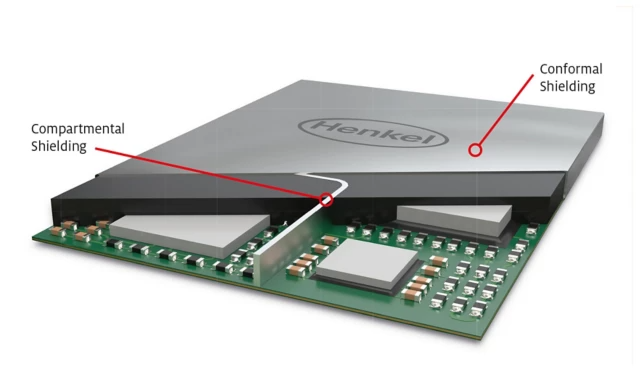

全屏蔽系統級封裝（SiP）示例
